8–12 GHz Dairesel Horn Anten Tasarımı ve CST Analizi

X-band için tasarlanan dairesel horn antenin geometrisi, empedans uyumu, elektrik alanı ve uzak alan radyasyon karakteristiği CST Studio ile incelendi.

Bant8–12 GHz · X-band
AraçCST Studio
Açıklık75 × 140 mm
Maks. yönlülük21.72 dBi
CST Studio ortamında dairesel horn anten ve üç boyutlu uzak alan radyasyon örüntüsü
CST uzak alan radyasyon analizi
01

X-band için yönlü anten

Ders projesinde 8–12 GHz aralığında çalışacak dairesel bir horn anten modellenerek mobil baz istasyonu bağlamında incelendi. Tasarımın odağında yönlü radyasyon, düşük yansıma ve elektrik alan dağılımının sayısal olarak görülmesi vardı.

02

Geometri ve CST modeli

Dalga kılavuzu ve horn geometrisi hedef frekans aralığına göre boyutlandırıldı; raporda 75 mm açıklık genişliği ve 140 mm açıklık yüksekliği kullanıldı. CST modelinde S-parametreleri, VSWR, elektrik alan ve üç boyutlu uzak alan örüntüsü birlikte değerlendirildi.

03

Simülasyon sonuçları

Rapor, yaklaşık 8,5 GHz çevresinde −10 dB'nin altında S11 ve 21,72 dBi maksimum yönlülük raporluyor. Üç boyutlu uzak alan görünümü ana lobun belirgin biçimde yönlü olduğunu, elektrik alan görünümü ise horn boyunca alanın yayılımını gösteriyor.

04

Maruziyet hesabının kapsamı

Çalışmada elektrik alanından türetilen teorik bir SAR hesabı da bulunuyor. Bu bölüm, rapor içindeki hesaplama egzersizi olarak değerlendirildi; kalibre edilmiş saha ölçümü, akredite uygunluk testi veya sağlık güvenliği sertifikasyonu olarak sunulmuyor.

05

Nerede kaldı?

Proje CST tabanlı bir tasarım ve simülasyon çalışması olarak tamamlandı. Fiziksel anten üretimi, VNA ölçümü veya yankısız oda testi yapılmadı; sonuçlar yalnızca rapordaki elektromanyetik model için geçerlidir.

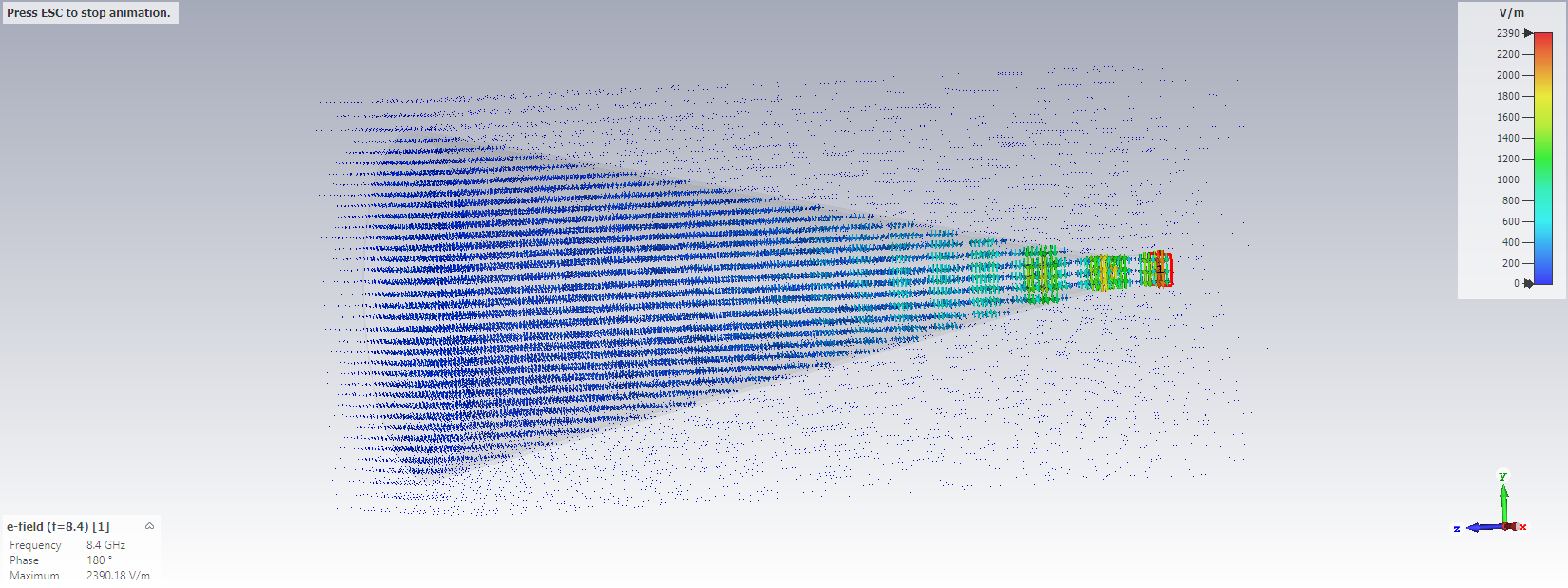

CST Studio içinde dairesel horn anten boyunca elektrik alan vektörlerinin dağılımı
